SMC02 - LANÇAMENTO

O sistema de controle por microprocessador SMC02 pode acionar uma combinação entre duas válvulas proporcionais e on/off. No modo standard é possível acionar uma válvula proporcional e uma válvula de assento para aplicação em plataformas de acessibilidade, mesas pantográficas e elevadores. Ainda no modo standard podemos acionar uma válvula direcional de dois solenoides tanto usando entradas on/off, bem como entradas analógicas de 4-20mA.

O novo aplicativo do SMC já vem customizado para facilitar a parametrização, não necessitando nenhum conhecimento de programação.

Sob consulta ainda é possível conectar vários módulos auxiliares para acionar outros dispositivos como motores elétricos, travas de portas bem como outras válvulas hidráulicas. Temos, também, módulos para leitura de sinais analógicos de réguas de posição, sensores de pressão e temperatura. Consulte-nos para maiores detalhes.

Características:

Tensão de alimentação | 12-24VCC
Corrente de alimentação | 2-4A
Tensão de saída | 0-24 V
Corrente de saída | 0-4 A
Controle do PWM | 0-100% - Nota: Duty cycle
Faixa de frequência do PWM | 100-800 Hz
Entradas on/off | 3
Entrada analógica | 4-20mA
USB | Comunicação serial
Portas de extensão | 1 saída para módulo controle proporcional, 3 saídas digitais, 1 entrada 4-20mA/0-10V

Limitado pela tensão e corrente de entrada.

As portas de extensão são customizáveis. Consulte-nos para desenvolver uma solução que melhor se adapte ás suas necessidades.

Funções padrão:

1- Controle por sinal on/off
2- Controle por sinal analógico

Funcionamento:

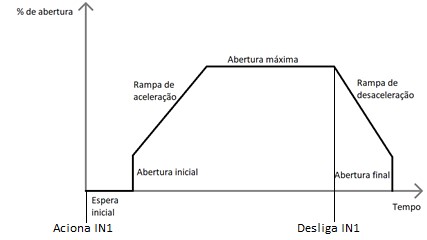

A função 1, através de entradas on/off, realiza o controle de vazão conforme um perfil específico de aceleração e desaceleração como pode ser observado no gráfico da figura abaixo.

Espera inicial, abertura inicial, rampa de aceleração, abertura máxima, rampa de desaceleração e abertura final podem ser ajustados conforme a necessidade do cliente.

A função 2 abre as válvulas proporcionalmente à corrente elétrica recebida nas entradas analógicas.
